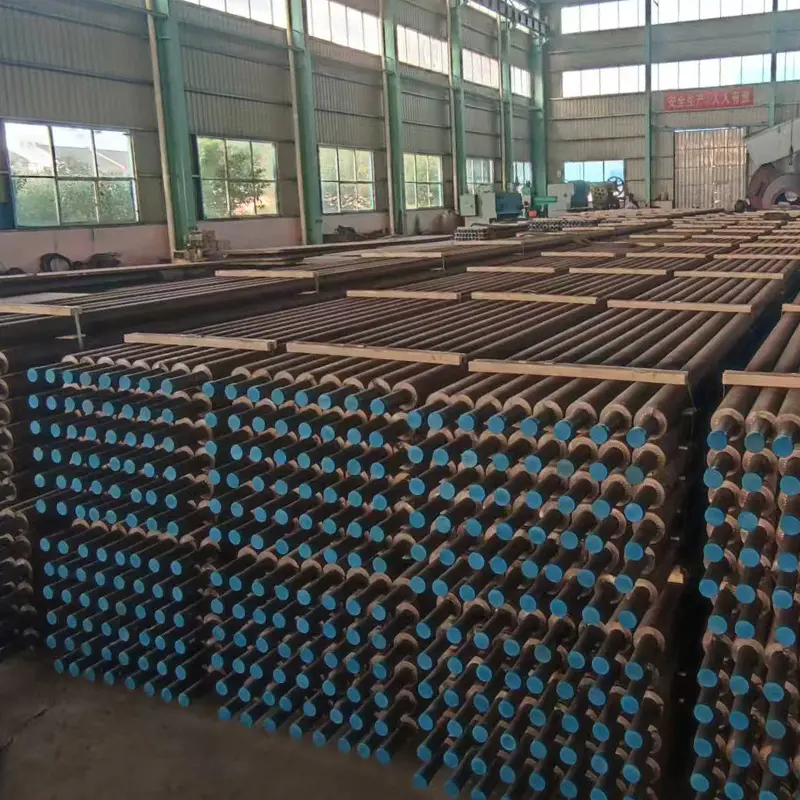

Cazanul de căldură reziduală a cuptorului cu vatră rotativă este un dispozitiv de înaltă eficiență și de economisire a energiei conceput special pentru recuperarea căldurii reziduale din gazele de ardere la temperatură înaltă în cuptoarele de încălzire inelare. În comparație cu cazanele obișnuite de căldură reziduală, acest produs este optimizat în mod special pentru caracteristicile gazelor de ardere din cuptoarele de încălzire inelare, cum ar fi conținutul ridicat de praf, detartrajul ușor și corozivitatea puternică. Diferența sa de bază constă în structura sa orizontală unică a cavității inferioare, care permite prafului să cadă în mod natural în buncărul de cenușă inferior și să fie descărcat continuu printr-un sistem automat de îndepărtare a cenușii, evitând în mod fundamental scăderea eficienței transferului de căldură sau defecțiunea sistemului cauzată de acumularea de cenușă pe suprafața de schimb de căldură. Concomitent, suprafața de schimb de căldură este proiectată cu materiale optimizate și dispunere pe baza caracteristicilor gazelor de ardere, îmbunătățind semnificativ rezistența la coroziune și stabilitatea operațională pe termen lung. Acest produs este reglabil flexibil în intervalul presiunii nominale a aburului (0,8–2,5 MPa) și a temperaturii aburului (temperatura de saturație până la 300°C), adaptându-se la nevoile diferitelor scenarii industriale.
Cazan de căldură reziduală cuptor de cocs gaze arse
Cazan de căldură reziduală de sinterizare pe conducta principală de gaze arse
Răcitor circular Sinter Cazan de căldură reziduală
Schimbător de căldură cu carcasă și tub
Supapă triplă interconectată cu acțiune rapidă pentru coșul cuptorului de cocs (timp de deschidere <1s)
Echipamente pentru evaporator și schimbător de căldură
O băltoacă sub carcasa unui cazan industrial este rareori doar o problemă de instalații sanitare. Pe un cazan de căldură reziduală de gaze arse de cuptor de cocs de 60 t/h, apa care apare de-a lungul cusăturii carcasei indică, de obicei, unul din trei lucruri: o sudură eșuată între tub-foaia t...
Read MoreScurgerea supapei de siguranță a cazanului: răspunsul scurt înainte de detalii Dacă o supapă de siguranță a cazanului are scurgeri, tratați-o ca pe un defect la limita presiunii, nu ca pe o neplăcere menajeră. Supapa este ultima barieră mecanică care se află între un tambur presurizat și...
Read MoreDe ce se scurge un PRV al cazanului: Concluzia mai întâi La trei dimineața, o băltoacă caldă se întinde pe podea sub un cazan care funcționa perfect cu o zi înainte. Reacția naturală este să presupunem că supapa a eșuat și să comandați o înlocuire. Acea reacție este de obicei greșită. O ...
Read MoreCazan de căldură reziduală pentru cuptsau cu vatră rotativă (RHF WHB) este un dispozitiv critic de recuperare a energiei care captează gazele de ardere la temperaturi înalte generate de cuptoarele cu vatră rotativă în procesele metalurgice și industriale. Odată cu înăsprirea mşiatelor globale de eficiență energetică, Sisteme RHF WHB poate recupera până la 68% din căldura reziduală, reducând consumul de combustibil cu 15-20% în uzinele siderurgice integrate. Ca a Producător din China unități de recuperare a gazelor de ardere , Jiangsu Shineng Chemical Equipment Co., Ltd. a proiectat avansat RHF Producator de cazane de caldura reziduala soluții din 2005, care deservesc industria chimică a cărbunelui, metalurgie, producere de energie și amoniac sintetic.
Cuptorul cu vatră rotativă funcționează la 1250-1450°C, producând fluxuri de gaze arse care conțin 20-25% CO și hidrogen. Fără recuperare, această energie se pierde. A Cuptor cu vatră rotativă WHB transformă căldura reziduală în abur sau apă caldă, îmbunătățind direct economia plantelor și amprenta de carbon. Datele din 2025 proiecte metalurgice arată că integrarea a Cuptor WHB reduce emisiile de CO₂ cu aproximativ 8.400 de tone pe an pentru o centrală DRI de 300.000 tpa.
A Cazan de căldură reziduală cuptor cu vatră rotativă (cunoscut și ca RHF WHB or Cazan RHF ) este un sistem de schimb de căldură instalat după cuptorul cu vatră rotativă (RHF) pentru a recupera căldura sensibilă și latentă din gazele de eșapament. În mod obișnuit, gazele de ardere părăsesc RHF la 800-1100°C, transportând 35-40% din consumul total de energie al cuptorului. The WHB industrial captează acest flux termic pentru a genera abur saturat sau supraîncălzit la presiuni de până la 4,0 MPa, care poate antrena turbinele sau poate furniza încălzirea procesului.
În comparație cu cazanele convenționale cu tub de foc, un dedicat WHB metalurgic folosește o construcție cu tuburi de apă cu suprafețe antifouling special concepute, deoarece gazele reziduale RHF conțin particule fine de oxid de fier (5-20 µm). Cazanul constă de obicei dintr-o secțiune de evaporator, supraîncălzitor și economizor. Pentru a Sistem de recuperare a cuptorului cu vatră rotativă , coeficientul global de transfer termic variază de la 55 la 75 W/m²·K, în funcție de viteza gazului (3-6 m/s). Jiangsu Shineng Chemical Equipment Co., Ltd. folosește conducte de căldură brazate pe bază de nichel pentru a rezista coroziunii la temperaturi înalte și pentru a obține o eficiență termică de 92% în Recuperarea căldurii RHF desene.
Instalarea a RHF Producator de cazane de caldura reziduala sistemul produce beneficii măsurabile în cadrul uzinelor metalurgice. Graficul de mai jos compară valorile tipice de performanță înainte și după integrarea WHB pe baza unui studiu de caz din 2025 din provincia Jiangsu (date de la funcționarea pe 360 de zile).
Interpretare: Această diagramă cu bare orizontale demonstrează beneficiile cheie ale a Cuptor cu vatră rotativă WHB instalare. Economiile de combustibil cresc cu 20% datorită cererii reduse de încălzire. Temperatura gazelor de eșapament scade de la 450°C la 180°C, prevenind poluarea termică și îmbunătățind performanța sacilor din aval. Generarea de abur ajunge până la 12,5 tone pe oră pentru o instalație RHF de 250.000 tpa. Emisiile de CO₂ scad cu aproximativ 8.400 de tone metrice anual, ceea ce înseamnă îndepărtarea a 1.800 de mașini de pe drumuri. Perioada de rambursare este în medie de 14 luni, ceea ce face ca WHB industrial investitie foarte atractiva pentru WHB metalurgic aplicatii. Toate cifrele se bazează pe date reale de funcționare de la instalațiile chineze și de peste mări ale Jiangsu Shineng Chemical Equipment Co., Ltd. cazane.
În plus, un bine conceput Recuperarea căldurii RHF System reduce consumul de apă în turnurile de răcire cu 35%, deoarece căldura recuperată înlocuiește aburul generat anterior din combustibili fosili. Pentru un complex oțel integrat tipic, aceasta se traduce în economii anuale de 1,2 milioane USD (pe baza prețurilor la energie din 2025).
Tabelul de mai jos rezumă parametrii tipici de proiectare pentru a Cazan de recuperare a căldurii reziduale din cuptor concepute pentru aplicații în cuptorul cu vatră rotativă. Aceste specificații sunt conforme cu standardele ASME și GB și Jiangsu Shineng Chemical Equipment Co., Ltd. oferte personalizate RHF WHB pentru diferite capacităţi metalurgice.
| Parametru | Interval de valori | unitate |
|---|---|---|
| Temperatura de admisie a gazelor de ardere | 800-1100 | °C |
| Temperatura de evacuare a gazelor de ardere | 160-200 | °C |
| Presiunea aburului (design) | 1,6 - 4,0 | MPa |
| Temperatura aburului (supraîncălzit) | 250-400 | °C |
| Eficiență termică (bază LHV) | 67,5 - 72,0 | % |
| Căderea de presiune pe partea de gaz | ≤ 1200 | Pa |
Analiza diagramei coloane: Barele verticale ilustrează Cazan RHF eficienta termica pentru diferite capacitati ale instalatiei. Pentru un cuptor cu vatră rotativă de 150.000 de tone pe an (tpy), eficiența ajunge la 68% datorită stabilității mai scăzute a fluxului de gaz. La 300.000 tpy, se atinge o eficiență optimă de 71,5%, deoarece Recuperarea căldurii RHF sistemul funcționează aproape de viteza proiectată (4,5 m/s). Cu toate acestea, la 500.000 tpy, eficiența scade ușor la 69,8% din cauza potențialului crescut de murdărie și a suprafeței limitate de schimb de căldură. Producția de abur corespunzătoare pentru instalația de 300kt este de 9,2 t/h la 2,5 MPa. Aceste date provin de la a lui Jiangsu Shineng teste de performanță pe șase de funcționare Cazan de căldură reziduală metalurgică unitati. În special, cel Recuperarea căldurii reziduale din cuptor eficiența are un impact direct asupra intensității energetice generale a instalației, reducând consumul de combustibil primar cu 0,8 GJ per tonă de DRI.
Curba de răcire în interiorul a Cazan cuptor cu vatră rotativă demonstrează dezintegrarea logaritmică. Graficul cu linii de mai jos arată reducerea temperaturii de la 980°C la intrare la 180°C la ieșire în cinci zone de schimb de căldură. Jiangsu Shineng Chemical Equipment Co., Ltd. optimizează distanța dintre tuburile cu aripioare pentru a maximiza transferul de căldură convectiv minimizând în același timp acumularea de cenușă.
Explicația diagramei cu linii: Această curbă ilustrează calea de răcire a gazelor de ardere printr-un standard Cazan de căldură reziduală RHF oferit de China Cuptor cu vatră rotativă WHB experți. Începând de la 980°C după zona de ardere RHF, gazul intră în secțiunea de radiație (nu este prezentată) apoi trece prin supraîncălzitor (temperatura scade de la 610°C la 450°C). În bancurile de evaporator, energia este absorbită pentru a genera abur, scăzând temperatura la 260°C. În cele din urmă, economizorul scade temperatura de ieșire la 180°C, îmbunătățind eficiența cazanului cu 7%. Coeficientul de transfer de căldură în zona evaporatorului atinge 68 W/m²·K la 85% sarcină. O astfel de profilare termică precisă permite Jiangsu Shineng Chemical Equipment Co., Ltd. dimensionați fiecare modul pentru a evita coroziunea la punctul de rouă (condens acid sub 145°C). Clienții raportează o fiabilitate de 99,2% pe o perioadă de 3 ani pe baza acestei logici de proiectare.
Graficul radar de mai jos compară cinci valori operaționale: eficiență energetică, cost de exploatare, emisii, întreținere și amortizare. Poligonul exterior reprezintă integrarea lui a Sistem de recuperare a cuptorului cu vatră rotativă , în timp ce poligonul interior reflectă instalația de bază fără recuperare de căldură.
Perspective diagrame radar: Poligonul albastru (cu RHF WHB ) depășește semnificativ în eficiența energetică (indice 0,9 vs 0,45) și cost de exploatare (0,85 vs 0,5, mai mic este mai bine). Emisiile scad dramatic datorită recuperării căldurii reziduale care înlocuiește arzătoarele auxiliare - o reducere cu 68% a echivalentului CO₂. Indicele de întreținere arată o creștere moderată (0,2) din cauza cerințelor de suflare a funinginei, dar perioada de amortizare (0,3 pentru cu WHB) indică revenire rapidă. Pentru Cazan de căldură reziduală metalurgică Manufacturer proiecte, costul ciclului de viață este cu 42% mai mic în zece ani. Jiangsu Shineng Chemical Equipment Co., Ltd. încorporează sisteme automate de rap pentru a menține întreținerea sub 15 zile/an. Această analiză radar confirmă faptul că un bine conceput Cuptor WHB este indispensabil pentru metalurgia feroasă modernă.
Al nostru Cuptor cu vatră rotativă WHB Supplier rețeaua include Europa, Asia de Sud-Est și Orientul Mijlociu. O referință din Malaezia (2024) a atins 9.800 de ore de funcționare cu o singură întrerupere planificată, dovedind durabilitatea sistemului nostru. Cuptor de înaltă temperatură WHB tehnologie.
Cu tratarea adecvată a apei și suflarea funinginei, a Cazan de căldură reziduală RHF proiectat de un profesionist RHF Producator de cazane de caldura reziduala poate dura 15-20 de ani. Înlocuirea tuburilor poate fi necesară după 8-10 ani pentru secțiunile de supraîncălzire cu temperatură ridicată. Jiangsu Shineng folosește tuburi din aliaj 15CrMoG pentru o rezistență sporită la fluaj.
The WHB industrial include suflante de funingine cu abur/aer la fiecare 4-6 ore. Rata tipică de acumulare a cenușii este de 0,8-1,2 mm/lună; curățarea restabilește transferul de căldură în 95% din starea curată. Al nostru WHB metalurgic designul include, de asemenea, tuburi cu aripioare cu pas mare pentru a reduce podurile.
Da. Modernizare a Recuperarea căldurii reziduale din cuptor sistem la un RHF existent necesită modificare atentă a conductei de gaze arse și suport structural. Rambursarea pentru modernizare variază între 14 și 22 de luni, în funcție de costurile locale de energie. Jiangsu Shineng a finalizat 30 de modernizări în China și în străinătate, fără timp de nefuncționare a producției în perioada de conectare.
Pentru mai multe date tehnice sau pentru a explora a Cuptor de înaltă temperatură WHB soluție pentru cuptorul dumneavoastră cu vatră rotativă, contactați Jiangsu Shineng Chemical Equipment Co., Ltd. – sunteți de încredere Producător din China unități de recuperare a gazelor de ardere and RHF Producator de cazane de caldura reziduala din 2005.
Date de referință derivate din „Industrial Waste Heat Recovery: Best Practices for Metallurgical Furnaces”, Agenția Internațională pentru Energie (IEA), 2024; și rapoarte interne de performanță de la Jiangsu Shineng (2025).
