Schimbătorul de căldură cu carcasă și tuburi este un schimbător de căldură industrial tipic și universal. Structura sa de bază constă dintr-o carcasă mare (partea carcasei) care găzduiește mănunchiul de tuburi și numeroase țevi (partea tubului) închise în carcasă. Două fluide la temperaturi diferite curg în partea carcasei și, respectiv, în partea tubului, schimbând căldură eficient prin pereții tubului metalic pentru a atinge scopul de încălzire, răcire sau condens.
Răcitor circular Sinter Cazan de căldură reziduală
Cazan de căldură reziduală cuptor de cocs gaze arse
Cazan de căldură reziduală cuptor cu vatră rotativă
Echipamente pentru evaporator și schimbător de căldură
Supapă triplă interconectată cu acțiune rapidă pentru coșul cuptorului de cocs (timp de deschidere <1s)
Preîncălzitor de aer
O băltoacă sub carcasa unui cazan industrial este rareori doar o problemă de instalații sanitare. Pe un cazan de căldură reziduală de gaze arse de cuptor de cocs de 60 t/h, apa care apare de-a lungul cusăturii carcasei indică, de obicei, unul din trei lucruri: o sudură eșuată între tub-foaia t...
Read MoreScurgerea supapei de siguranță a cazanului: răspunsul scurt înainte de detalii Dacă o supapă de siguranță a cazanului are scurgeri, tratați-o ca pe un defect la limita presiunii, nu ca pe o neplăcere menajeră. Supapa este ultima barieră mecanică care se află între un tambur presurizat și...
Read MoreDe ce se scurge un PRV al cazanului: Concluzia mai întâi La trei dimineața, o băltoacă caldă se întinde pe podea sub un cazan care funcționa perfect cu o zi înainte. Reacția naturală este să presupunem că supapa a eșuat și să comandați o înlocuire. Acea reacție este de obicei greșită. O ...
Read MoreCe este a Schimbător de căldură cu carcasă și tub și cum funcționează? A schimbător de căldură cu carcasă și tub este un dispozitiv termic utilizat pe scară largă constând dintr-un vas cilindric sub presiune (cochilie) care conține un mănunchi de tuburi. Un fluid curge în interiorul tuburilor (partea tubului), în timp ce un alt fluid curge în jurul tuburilor din interiorul carcasei (partea carcasei). Transferurile de căldură pe pereții tubului, permițând încălzire, răcire sau condens eficient. Ca un de încredere Furnizor de schimbător de căldură industrial , Jiangsu Shineng Chemical Equipment Co., Ltd. oferă modele de înaltă performanță. În calitate de producător din China de unități de recuperare a gazelor de ardere și companie de sisteme de recuperare a căldurii reziduale, Jiangsu Shineng Chemical Equipment Co., Ltd, fondată în 2005, compania este specializată în cercetare și dezvoltare și producție de sisteme de recuperare a căldurii reziduale de gaze de ardere și echipamente chimice, având capacități interne complete, de la dezvoltarea conductelor de căldură și fabricarea de vase sub presiune pe bază de nichel. Produsele noastre sunt utilizate pe scară largă în industria chimică a cărbunelui, metalurgie, generare de energie și amoniac sintetic și au fost exportate pe piețele de peste mări. Al nostru Schimbător de căldură cu tuburi din China soluțiile combină construcția robustă cu designul termic personalizat.
De obicei, a producători de schimbătoare de căldură cu carcasă și tub designul oferă coeficienți generali de transfer de căldură variind de la 150 până la 1200 W/m²·K în funcţie de proprietăţile fluidului şi de aranjamentul curgerii. Peste 65% din sarcinile de schimb de căldură industrial la nivel global (rafinare, petrochimie, energie) se bazează pe această tehnologie (standardele TEMA, 2024).
The schimbător de căldură tip carcasă funcționează pe baza conducției și convecției determinate de gradient de temperatură. Fluidul fierbinte (fie pe partea carcasei, fie pe partea tubului) eliberează energie termică, care traversează grosimea peretelui tubului (de obicei 1,2-3,5 mm) și este absorbită de fluidul rece. Deflectoarele din interiorul carcasei direcționează fluidul din partea carcasei prin fascicul de tuburi de mai multe ori, crescând turbulența și coeficientul de transfer de căldură prin 40-60% comparativ cu un design direct. O foaie de tub fix schimbător de căldură cu tablă tubulară este utilizat în mod obișnuit pentru servicii de curățare non-corozive, în timp ce modelele cu cap plutitor sau cu tuburi în U acceptă expansiunea termică. Pentru o aplicație tipică de răcire a uleiului (partea tubului: 85°C ulei; partea carcasei: 30°C apă de răcire), un Schimbător de căldură cu carcasă și tub din China realizează un factor de corecție al diferenței medii de temperatură (LMTD) peste 0,85 și temperatura uleiului de ieșire redusă la 42°C cu debitul de apă de 1,5 ori mai mare decât debitul uleiului.
A producători de schimbătoare de căldură cu tuburi precum Jiangsu Shineng optimizează distanța dintre deflectoare (0,2 până la 0,5 din ID-ul carcasei) și pasul tubului (1,25–1,5 × OD al tubului) pentru a echilibra transferul de căldură și căderea de presiune. Datele din industrie (de la Asociația producătorilor de schimbătoare tubulare) indică faptul că pentru un aranjament cu carcasă cu 2 treceri și tuburi cu 4 treceri, eficiența globală poate ajunge la 75-85% pentru taxele lichid-lichid.
Următorul tabel listează parametrii cheie de proiectare utilizați de schimbător de căldură cu carcasă și tub supplier Jiangsu Shineng pentru aplicații chimice și energetice. Aceste valori urmează liniile directoare TEMA și ASME Secțiunea VIII.
| Parametru | Gama tipică | unitate |
|---|---|---|
| Diametrul carcasei | 150 – 2500 | mm |
| Lungimea tubului | 1,5 – 9,0 | m |
| Tub OD (comun) | 15.9, 19.05, 25.4 | mm |
| Presiune maximă de proiectare | 0,5 – 10,0 | MPa |
| Temperatura de proiectare | -30 până la 550 | °C |
Analiza diagramei cu bare orizontale: Graficul compară coeficienții de transfer de căldură (U) pentru perechile de fluide obișnuite utilizând un instrument bine proiectat schimbător de căldură cu carcasă și tub . Pentru sarcini apă-apă, U variază de obicei între 850-1200 W/m²·K, făcând astfel de schimbătoare compacte. Condensarea aburului împotriva apei produce U foarte mare (1000-1500) datorită îmbunătățirii schimbării de fază. Aplicațiile lichid la lichid, cum ar fi răcirea cu ulei (ulei-apă) arată U moderată de 150-400; de aceea este necesară o suprafață mai mare. Serviciile gazoase ating cel mai mic U (30-100), solicitând unități mai mari. Ca profesionist Furnizor de schimbător de căldură industrial , Jiangsu Shineng optimizează designul deflectorului și trecerile laterale ale tubului pentru a împinge valorile U către limita superioară pentru fiecare categorie. Pentru o instalație petrochimică care prelucrează 80.000 kg/h de țiței, creșterea U de la 250 la 320 W/m²·K reduce suprafața necesară cu 22%, economisind costul materialului și amprenta la sol.
A producători de schimbătoare de căldură cu tuburi de obicei, se recomandă aranjamentul în contracurent, deoarece oferă o diferență de temperatură mai uniformă. Graficul cu linii de mai jos arată temperatura față de lungime pentru un contracurent tipic producători de schimbătoare de căldură cu carcasă și tub design (fluid fierbinte: 180°C până la 85°C, fluid rece: 30°C până la 120°C).
Interpretarea graficului cu linii: Într-un contracurent schimbător de căldură tip carcasă , fluidul fierbinte intră la 180°C și iese la 85°C în timp ce fluidul rece se încălzește de la 30°C la 120°C. Curbele de temperatură mențin o forță motrice ΔT aproape constantă pe toată lungimea, producând o diferență de temperatură medie (LMTD) de aproximativ 46°C. Pentru fluxul paralel, LMTD ar fi de numai 31°C, necesitând cu 48% mai multă zonă de transfer de căldură pentru aceeași sarcină. De aceea schimbător de căldură cu carcasă și tub supplier Jiangsu Shineng recomandă întotdeauna contraflux, cu excepția cazului în care preocupările legate de îngheț dictează altfel. Într-un sistem de recuperare a căldurii de 4 MW pentru o centrală de amoniac sintetic, utilizarea contracurentului versus curgerea paralelă a redus lungimea fasciculului de tuburi de la 5,2 m la 3,7 m, reducând direct investiția de capital și căderea de presiune cu 18%.
Schimbător de căldură cu carcasă și tub din China unitățile îndeplinesc roluri critice în toate industriile. Diagrama în coloană arată intervalele tipice de sarcină termică pentru produsele noastre schimbător de căldură cu tablă tubulară în diferite sectoare (date bazate pe evaluările proiectelor din 2025).
Perspective diagramă coloane: Înălțimile barelor ilustrează sarcinile termice tipice gestionate de unul schimbător de căldură cu carcasă și tub în industriile cheie. Unitățile de generare a energiei necesită adesea capacități mari (7,8 MW per schimbător) datorită cerințelor mari de încălzire a apei de alimentare. Instalațiile metalurgice (oțel, neferoase) raportează o sarcină medie de 5,5 MW pentru recuperarea căldurii din gazele de ardere înainte de intrarea în saci. Cracarele petrochimice funcționează cu sarcini în jur de 4,2 MW per schimbător, în timp ce substanțele chimice ale cărbunelui (metanol sau amoniac sintetic) necesită în general unități de 3,0 MW. Jiangsu Shineng ca lider Furnizor de schimbător de căldură industrial a livrat peste 380 de schimbătoare de carcasă și tuburi în aceste sectoare. Pentru un proiect din 2024 din Mongolia Interioară, un schimbător de căldură reziduală cu un singur tub și tub a recuperat 4,8 MW, reducând consumul de abur cu 12.000 de tone anual, îmbunătățind direct amprenta de carbon a centralei.
În comparație cu schimbătoarele de plăci sau răcite cu aer, schimbător de căldură tip carcasă oferă avantaje în serviciile de înaltă presiune și încrustare. Diagrama radar evaluează patru atribute pentru un tipic schimbător de căldură cu carcasă și tub manufacturers proiectare.
Evaluarea diagramei radar: Poligonul albastru (carcasă și tub) are cel mai mare punctaj în ceea ce privește capacitatea de presiune înaltă (până la 20 MPa în modelele noastre), toleranța la murdărie și intervalul larg de temperatură (-30°C până la 550°C). Ușurința de întreținere este, de asemenea, mare, deoarece fasciculele de tuburi pot fi curățate mecanic. În schimb, un schimbător de căldură cu plăci (punct roșu) oferă costuri mai mici pe zonă și compactitate, dar se luptă cu limitele garniturii (maxim 3,0 MPa) și murdărire. Pentru Schimbător de căldură cu tuburi din China aplicații, fabricile metalurgice și chimice pe cărbune aleg schimbător de căldură cu carcasă și tub supplier Jiangsu Shineng datorită construcției robuste din oțel carbon sau oțel inoxidabil. Pe parcursul unui ciclu de viață de 20 de ani, o unitate de carcasă și tuburi bine întreținută necesită de obicei doar două înlocuiri de tuburi, în timp ce o unitate cu plăci poate avea nevoie de cinci revizii a garniturii. Acest lucru face ca carcasa și tubul să fie alegerea preferată pentru fluxurile murdare, la temperatură ridicată.
Jiangsu Shineng Chemical Equipment Co., Ltd. combină peste 300 de referințe pentru schimbătoare de căldură cu tub și carcasă la nivel mondial. Al nostru Schimbător de căldură cu carcasă și tub din China produsele sunt utilizate în recuperarea căldurii reziduale de amoniac sintetic, răcirea cuptoarelor metalurgice și răcitoarele de ulei de lubrifiere a centralelor electrice. Oferim, de asemenea, servicii de modernizare și retub pentru carcasele existente, prelungind durata de viață peste 15 ani.

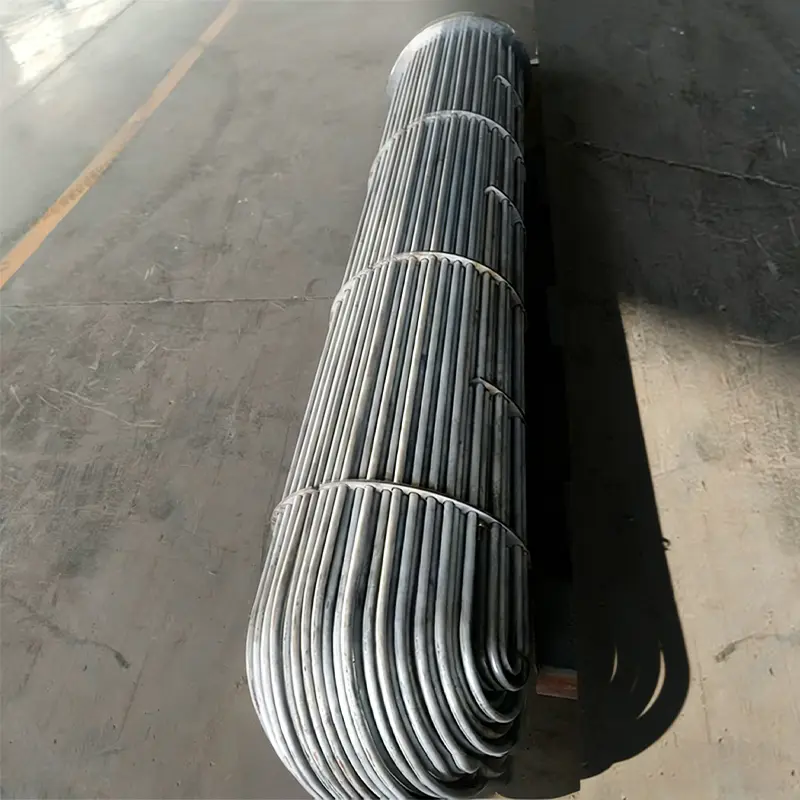

Într-un tub fix producători de schimbătoare de căldură cu tuburi design, ambele foi tubulare sunt sudate pe carcasă, limitând dilatarea termică. Legăturile cu tuburi în U permit o expansiune liberă și o curățare mai ușoară, dar regiunea de îndoire restricționează curățarea. Jiangsu Shineng recomandă tubul în U pentru diferențe mari de temperatură (>100°C).
Un bine monitorizat schimbător de căldură tip carcasă prezintă o scădere crescută a presiunii și o temperatură scăzută de ieșire a fluidului rece. Dacă U total scade cu 30% din valoarea de proiectare, se recomandă curățarea. Curățarea mecanică (periajul tubului) sau circulația chimică se aplică în funcție de tipul de depozit.
Da, cu toate acestea, coeficienții de transfer de căldură pe partea de gaz sunt mici (30–100 W/m²·K). Sunt adesea folosite suprafețe extinse (aripioare pe tuburi). Ca un Furnizor de schimbător de căldură industrial , Jiangsu Shineng furnizează schimbătoare cu înveliș și tuburi cu aripioare pentru recuperarea căldurii din gazele de ardere în amonte de cazanele de căldură reziduală, atingând o eficiență de până la 72%.
