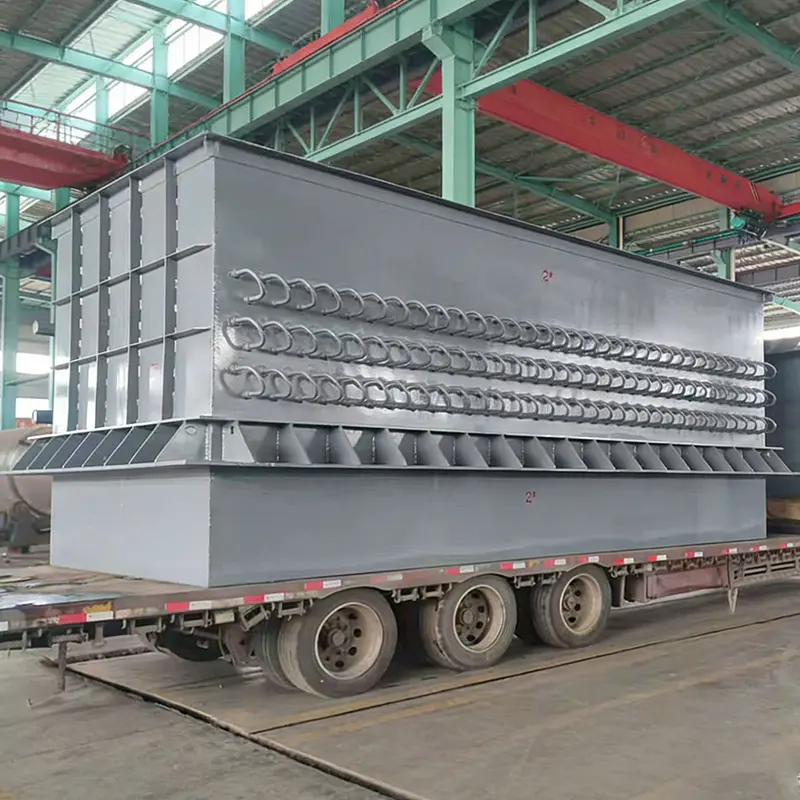

Regeneratorul cuptorului cu vid pre-RH este un dispozitiv cheie de economisire a energiei utilizat în procesul de rafinare RH al topirii oțelului pentru a recupera și utiliza căldura reziduală a rezervorului de vid. Prin recuperarea eficientă a cantității enorme de căldură pierdută în timpul funcționării intermitente a rezervorului de vid, oferă suport tehnologic crucial pentru îmbunătățirea eficienței energetice și reducerea emisiilor de mediu în producția de oțel.
Cazan de căldură reziduală cuptor de cocs gaze arse
Cazan de căldură reziduală cuptor cu vatră rotativă
Supapă triplă interconectată cu acțiune rapidă pentru coșul cuptorului de cocs (timp de deschidere <1s)
Răcitor circular Sinter Cazan de căldură reziduală
Schimbător de căldură cu carcasă și tub
Preîncălzitor de aer
O băltoacă sub carcasa unui cazan industrial este rareori doar o problemă de instalații sanitare. Pe un cazan de căldură reziduală de gaze arse de cuptor de cocs de 60 t/h, apa care apare de-a lungul cusăturii carcasei indică, de obicei, unul din trei lucruri: o sudură eșuată între tub-foaia t...
Read MoreScurgerea supapei de siguranță a cazanului: răspunsul scurt înainte de detalii Dacă o supapă de siguranță a cazanului are scurgeri, tratați-o ca pe un defect la limita presiunii, nu ca pe o neplăcere menajeră. Supapa este ultima barieră mecanică care se află între un tambur presurizat și...
Read MoreDe ce se scurge un PRV al cazanului: Concluzia mai întâi La trei dimineața, o băltoacă caldă se întinde pe podea sub un cazan care funcționa perfect cu o zi înainte. Reacția naturală este să presupunem că supapa a eșuat și să comandați o înlocuire. Acea reacție este de obicei greșită. O ...
Read MoreCe este un regenerator de cuptor cu vid? A regenerator cuptor cu vid este un dispozitiv de recuperare a energiei termice de înaltă eficiență utilizat în procesele de topire a oțelului și metalurgice în vid, în special ciclul de rafinare RH (Ruhrstahl-Heraeus). The regenerator cuptor cu vid pre-RH captează și stochează căldura reziduală de la gazele arse intermitente la temperatură înaltă (depășind de obicei 1100°C) eliberate în timpul funcționării rezervorului de vid. Folosind pereche de regeneratoare ceramice sau fagure, sistemul alternează între ciclurile de absorbție și eliberare a căldurii, preîncălzirea aerului de ardere până la o temperatură apropiată de cuptor (până la 1000°C) și reducerea temperaturii gazelor de eșapament sub 150°C. Ca a Regenerator de cuptor cu vid din China specialist, Jiangsu Shineng Chemical Equipment Co., Ltd. oferă sisteme avansate de arzător regenerativ. În calitate de producător din China de unități de recuperare a gazelor de ardere și companie de sisteme de recuperare a căldurii reziduale, Jiangsu Shineng Chemical Equipment Co., Ltd, fondată în 2005, compania este specializată în cercetare și dezvoltare și producție de sisteme de recuperare a căldurii reziduale de gaze de ardere și echipamente chimice, având capacități interne complete, de la dezvoltarea conductelor de căldură și fabricarea de vase sub presiune pe bază de nichel. Produsele noastre sunt utilizate pe scară largă în industria chimică a cărbunelui, metalurgie, generare de energie și amoniac sintetic și au fost exportate pe piețele de peste mări. Ca un de încredere Furnizor de regeneratoare de cuptor cu vid şi producator de regeneratoare pentru topirea otelului , Jiangsu Shineng ajută fabricile siderurgice să realizeze economii de energie de 25-35% în procesele de rafinare RH.
Industria siderurgică globală emite aproximativ 3,4 gigatone de CO₂ anual; recuperarea căldurii reziduale din cuptoarele cu vid poate reduce acest lucru cu până la 8%. O unitate obișnuită de degazare RH procesează 200-300 de tone de oțel lichid per lot, pierderile de căldură din gazele de ardere reprezentând 12-18% din totalul energiei introduse. The Regenerator de cuptor cu vid pre-RH din China abordează această provocare prin tehnologia de ardere la temperatură înaltă și cu oxigen scăzut.
The regenerator cuptor cu vid funcționează pe un ciclu alternant cu două camere folosind regeneratoare pereche (sfere ceramice, blocuri de fagure sau împachetare structurată). În timpul ciclu de regenerare , gazele de ardere la temperatură înaltă (1100-1250°C) din rezervorul de vid RH sunt aspirate prin regeneratorul A de un ventilator de tiraj indus. Pe măsură ce gazul trece prin mediul de regenerare (suprafață specifică 300-600 m²/m³), are loc un transfer de căldură convectiv, ridicând temperatura mediului în timp ce se răcește gazele de ardere sub 150°C. Acest gaz răcit este apoi descărcat în coș. După o perioadă scurtă (de obicei 30-60 de secunde), o supapă de inversare avansată comută direcția fluxului: aerul de ardere intră acum prin regeneratorul A, absorbind căldura stocată și atingând temperaturi de preîncălzire de 950-1050°C. Simultan, gazele de ardere circulă prin regeneratorul B, încălzindu-l pentru ciclul următor. The regenerator cuptor cu vid pre-RH realizează o eficienţă de recuperare a căldurii depăşită 90% , cu temperaturi de evacuare a gazelor arse constant sub 150°C (adesea 90-120°C). Durata unui ciclu complet variază de la 45 la 120 de secunde, în funcție de capacitatea regeneratorului și de nivelul de preîncălzire dorit.
Pentru un degazator RH de 210 tone, trecerea de la arderea cu aer rece la preîncălzirea regenerativă reduce consumul de gaz natural cu 2,8 m³ per tonă de oțel, echivalentul a 58.800 m³ anual la 300.000 de tone de linie de producție. Jiangsu Shineng Regenerator de cuptor cu vid din China încorporează ceramică rezistentă la temperaturi înalte (conținut de Al₂O₃ >95%) și materiale rezistente la șocuri termice, asigurând o funcționare stabilă la temperaturi ale cuptorului de 1300°C.
Tabelul de mai jos compară indicatorii cheie de performanță între un recuperator convențional și unul modern regenerator cuptor cu vid furnizat de Jiangsu Shineng. Date bazate pe operațiunile de rafinare RH (referințe industriale din 2025).
| Parametru | Recuperator convențional | Regenerator cuptor cu vid |
|---|---|---|
| Eficiența recuperării căldurii (%) | 40 – 60% | 88 – 95% |
| Temperatura de preîncălzire a aerului (°C) | 300 – 500 | 950 – 1050 |
| Temperatura de evacuare a gazelor de eșapament (°C) | 350 – 550 | 90 – 140 |
| Economii de combustibil în raport cu aerul rece (%) | 15 – 22% | 28 – 40% |
Analiza barei orizontale: Graficul ilustrează avantajul semnificativ de performanță al regenerator cuptor cu vid peste recuperatoare convenționale. Recuperătoarele stşiard realizează doar 40-60% recuperare de căldură datorită suprafeței limitate de transfer de căldură și designului cu o singură trecere. În contrast, cel regenerator cuptor cu vid pre-RH realizează o recuperare de 88-95%, ceea ce înseamnă că aproape toată căldura reziduală de la gazele de ardere este reutilizată. Pentru un degazator tipic de 210 tone RH care consumă 12.000 m³ de gaz natural pe lot, trecerea de la 55% la 92% recuperarea căldurii economisește 4.440 m³ pe lot. Peste 2.000 de loturi anual, economiile de combustibil ajung la 8,88 milioane m³, reducând emisiile de CO₂ cu aproximativ 17.600 de tone pe an. Acesta este motivul pentru care fabricile de oțel de vârf specifică Regenerator de cuptor cu vid din China sisteme de la experimentat regenerator cuptor cu vid supplier Jiangsu Shineng pentru noi instalații RH și modernizari.
Într-o regenerator cuptor cu vid sistem, consumul de combustibil scade pe măsură ce temperatura de preîncălzire a aerului de ardere crește. Graficul cu linii de mai jos cuantifică această relație pentru arderea gazelor naturale (exces de aer 10%). Date derivate din calculele standard de inginerie de ardere.
Interpretarea graficului cu linii: Această curbă arată modul în care economiile de combustibil cresc odată cu temperaturile mai mari de preîncălzire a aerului – un beneficiu cheie al regenerator cuptor cu vid . La preîncălzire la 200°C (tipic pentru recuperatoarele simple), economia de combustibil este de doar 12%. La 500°C, economisirea ajunge la 22%. Cu toate acestea, cel regenerator cuptor cu vid pre-RH realizează preîncălzirea la 950-1050°C, oferind economii de combustibil de 38-41% comparativ cu arderea cu aer rece. Pentru o instalație de topire a oțelului care operează un cuptor RH de 100 MW, o economie de combustibil de 41% se traduce prin 41 MW de putere termică recuperată, eliminând aproximativ 120.000 de tone de CO₂ anual. Relația aproape liniară indică faptul că fiecare creștere cu 100°C a preîncălzirii adaugă 4-5% eficiență a combustibilului. Acest lucru face ca Regenerator de cuptor cu vid pre-RH din China o tehnologie esențială pentru decarbonizarea producției secundare de oțel.
Ca a producator de regeneratoare pentru topirea otelului , Jiangsu Shineng a instalat sisteme în mai multe industrii de temperatură înaltă. Diagrama coloane arată reducerea medie anuală de CO₂ per regenerator cuptor cu vid instalație pe sector (pe baza datelor proiectului 2020-2025).
Perspective diagramă coloane: The regenerator cuptor cu vid asigură cea mai mare reducere de CO₂ din industria siderurgică (degazare RH), reducând anual aproximativ 16.800 de tone de CO₂ per instalație – echivalent cu scoaterea a 3.600 de autoturisme de pe drumuri. Instalațiile de tratament termic aerospațial (brazare în vid și tratare cu soluție) realizează o reducere de 9.500 de tone datorită operațiunilor ciclice la temperatură înaltă. Prelucrarea materialelor semiconductoare (coacerea lingoului de siliciu) și sculele de ultimă generație (călirea în vid) prezintă, de asemenea, reduceri semnificative de 6.200-7.800 de tone. Ca a Regenerator de cuptor cu vid din China supplier , Jiangsu Shineng a livrat sisteme care reduc cumulativ CO₂ cu peste 380.000 de tone din 2018. Aceste cifre se aliniază cu scenariul IEA Net Zero, care recomandă arzătoare regenerative pentru toate cuptoarele cu vid noi de temperatură înaltă până în 2030.
The regenerator cuptor cu vid pre-RH depășește sistemele convenționale în cinci metrici critice. Diagrama radar compară un sistem regenerativ (Jiangsu Shineng) cu un arzător standard neregenerativ pentru degazarea RH.
Evaluarea diagramei radar: Poligonul albastru (regenerativ regenerator cuptor cu vid ) are scoruri semnificativ mai mari pentru toate atributele. Eficiența combustibilului ajunge la 9,5/10 datorită recuperării căldurii >90%. Uniformitatea temperaturii în cuptorul cu vid se îmbunătățește la 9/10 (atingând ±3°C conform standardului AMS2750) deoarece aerul preîncălzit permite caracteristici stabile ale flăcării. Scor de reducere a NOx 8,5/10 – principiul de ardere la temperatură înaltă, cu oxigen scăzut suprimă formarea de NOx termic cu 45-55% în comparație cu arzătoarele convenționale. Performanța de recuperare a căldurii este de 10/10. În schimb, un arzător non-regenerativ (punct roșu) are 3/10 la eficiența combustibilului și 2/10 la recuperarea căldurii. Pentru a producator de regeneratoare pentru topirea otelului , aceste avantaje se traduc direct în costuri de operare mai scăzute și în conformitate cu mediul îmbunătățit. Jiangsu Shineng Regenerator de cuptor cu vid pre-RH din China a fost dovedit în peste 40 de instalații metalurgice cu uniformitate documentată a temperaturii cuptorului de ±2,8°C la 1250°C.
Jiangsu Shineng, ca lider Furnizor de regeneratoare de cuptor cu vid şi producator de regeneratoare pentru topirea otelului , oferă sisteme complete de arzător regenerativ, inclusiv vase de regenerare, supape de inversare, control PLC și management al arderii. Sistemele noastre sunt pe deplin compatibile cu operațiunile de degazare RH existente și pot fi echipate ulterior cu timp de nefuncționare minim (instalare tipică 10-14 zile).
Pentru regenerator cuptor cu vid pre-RH sisteme, supapa de inversare comută direcția fluxului fiecare 30 până la 90 de secunde , în funcție de dimensiunea regeneratorului și de temperatura dorită de preîncălzire a aerului. Ciclurile mai scurte (30-45s) asigură o temperatură de preîncălzire mai stabilă (±15°C), în timp ce ciclurile mai lungi (60-90s) reduc uzura supapei. Sistemul controlat de PLC al lui Jiangsu Shineng optimizează automat timpul de ciclu în funcție de sarcina cuptorului.
Mediile de regenerare ceramică în fagure sau bile au o durată de viață tipică de 3-5 ani în aplicații cu gaze de ardere curate (de exemplu, ardere cu gaze naturale). Pentru topirea oțelului în care poate fi prezent praf, se recomandă curățarea periodică (la fiecare 12-18 luni) prin suflare înapoi cu aer comprimat. Suporturile de înlocuire sunt disponibile de la Jiangsu Shineng ca a Regenerator de cuptor cu vid din China supplier .
Da. Modernizare a regenerator cuptor cu vid la un rezervor de vid RH existent implică instalarea de noi module de regenerare, supape de inversare și sistem de control. Jiangsu Shineng a finalizat 12 modernizări în Asia și Europa. Perioada de rambursare este de obicei 18-24 luni pe baza economiilor de gaze naturale. Modernizarea nu afectează integritatea vidului sau performanța de rafinare atunci când este proiectată corespunzător.
